讲先导油路工作原理、压力测量方法、故障易发分析

来源:挖机维修资料大全


一、PPC阀(先导阀)作用:


是一种比例压力控制阀,安装在驾驶室各操作手柄下面,它可以根据驾驶员操作手柄行程大小,输出相应的控制油压,使主控制阀芯有相应的移动量,从而达到挖机各个装置的活动做工。


注:简答来说就是先导阀起到操控引导主阀阀芯工作的作用


二、外观结构与构造。


此处的外观图全部来自真实的实物模型,剖视图来自装修手册。可以很清楚地理解剖视图。



阀体内部结构

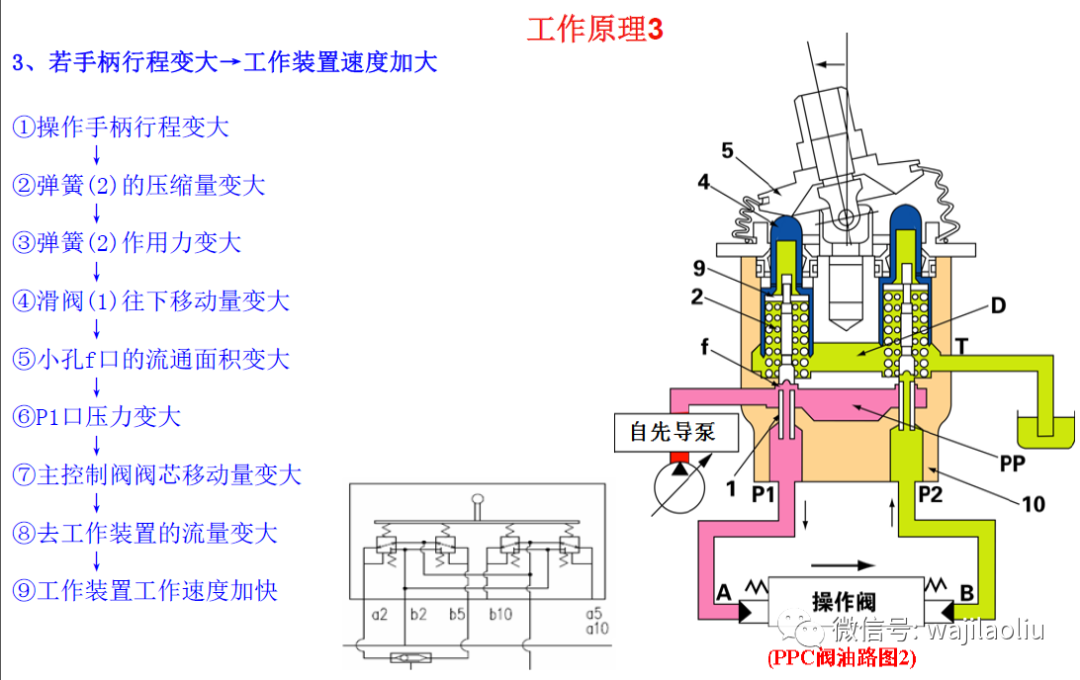

三、先导阀工作原理




四、故障诊断


注:滑阀(1)中有细小孔,若堵塞,则PPC阀将失去作用。所以务必保持油的清洁。(如下图)


注:圆盘(9)与铰接头(8)用螺母(10)紧固,若松动,则PPC控制将不精确。


注:先导柱塞(子弹头)与圆盘磨损严重也会出现先导压力不走


注:当然压力不足也可能其他外在先导系统导致如先导泵、油的车带先导溢流阀等等。


故障现象:不能左旋转(其他动作也是一样)


检查结果:油脏导致左回转PPC阀滑阀(1)卡死


故障分析:没有按时换液压滤油器滤芯,导致滤芯堵死,滤油器旁通阀打开,变脏的液压油在无过滤情况下进入PPC回路,导致PPC阀内滑阀(1)卡死,控制油压无法经左回转PPC阀流至回转主控阀导致左回转失灵。


故障处理:清洗回转PPC阀,更换液压滤油器滤芯、液压油,并清洗相关油路。
